光颉viking高频电阻 金属膜高频MELF电阻器（CSRF系列）
0102 / 0204 / 0207
金属膜高频 MELF 电阻器 - CSRF 系列文件下载
降额曲线

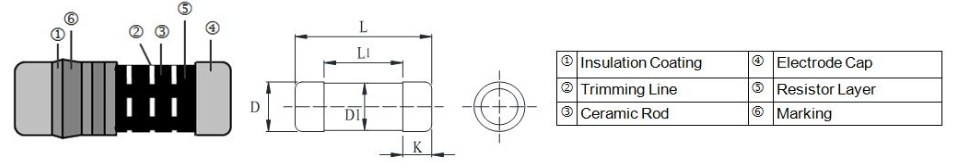

高频MELF金属膜精密电阻，0102/0204/0207尺寸准备。1%，TC50ppm的严格公差。1.5ohm~220ohm。MELF 为圆柱形，带有金属电极无铅表面电阻器。焊盘图案尺寸与 SMD 贴片电阻器相同。高质量的 MELF 电阻器提供出色的电气和环境稳定性，在整个生命周期、偏置湿度和短时过载测试中表现出卓越的稳定性。
特征
适用于射频应用
专业修整技术
Ni阻挡层上的Sn端接
启用 SMD 的结构。
无铅且符合 RoHS 标准。
应用
工业的
电信
建造
零件编号
型号：CSRF0204FTDV1000
标准电气规格
| 项目 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。工作电压 | 电阻范围 | TCR (PPM/°C) |
|---|---|---|---|---|---|
| ±1%(E24) | |||||
| 0102 | 0.2W .3W | -55 ~ +155°C | 150V | 50Ω、6.8Ω-100Ω | ±50 |
| 0204 | 1/4W 2/5W | -55 ~ +155°C | 200V | 50Ω、1.5Ω-220Ω | ±50 |
| 0207 | 1/2W1W | -55 ~ +155°C | 300V | 50Ω、6.8Ω-220Ω | ±50 |
工作电压=√(P*R) 或 Max. 上面列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
RCWV(额定连续工作电压)=√(P*R) or Max. 工作电压以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
耐脉冲能力
单脉冲图是按一分钟间隔应用 50 个矩形脉冲的结果。接受的极限是电阻从初始值的变化小于 1%。施加的功率受所示最大允许脉冲电压图的限制。
连续脉冲
连续负载图是通过施加重复的矩形脉冲获得的，其中脉冲周期被调整，使得电阻器中消耗的平均功率等于其在 70°C 时的额定功率。同样，可接受的极限是电阻从初始值的变化小于 1%。
闪电浪涌
电阻器根据 IEC 60115-1 使用 1.2/50us 和 10/700us 脉冲形状进行测试。可接受的极限是电阻从初始值的偏移小于 0.5%。
